Ve mnoha aplikacích je většina pohybů realizována po přímce. Mezi přednosti lineárních motorů patří libovolně stavitelná magnetická dráha, vysoká přesnost polohy, velké dosahované rychlosti a zrychlení, jednoduché řízení. Obzvláště velkou výhodou je možnost více primárních částí (jezdců) na jedné magnetické dráze, které se pohybují nezávisle na sobě.

Nejčastější využívání lineárních motorů je v obráběcích strojích (vysokorychlostní opracovávání, laserové obrábění, svařování, přesné řezání,...), balicích mechanismech, manipulační technice, automatizaci, atd.

Vlastní polohovací systémy Hiwin s.r.o. zahrnují dva základní typy lineárních odměřovacích systémů. Pro méně přesné aplikace (opakovatelnost polohování 0,01mm) je dostačující MAGNETICKÉ lineární odměřování značky HIWIN s výstupním signálem analog sin/cos 1Vpp nebo digital TTL 5V. Pro náročné aplikace Hiwin s.r.o. velmi úzce spolupracuje s výrobcem odměřovacích systémů, firmou RENISHAW, kde se opakovatelnost polohy pohybuje 0,002mm. Od minulého roku je možné použít i ABSOLUTNÍ odměřování v polohovacích jednotkách.
HIWIN lineární motory jsou konstrukčně 3fázové synchronní motory s permanentními magnety. Vyrábí se ve třech základních výrobních řadách LMC, LMS a LMF.

Provedení LMC je určeno pro lehčí aplikace se zatížením do Fpmax = 342 N (špičková síla), zrychlení 5G a rychlosti 5 m/s.

Řada LMS pro střední zatížení se silou do Fpmax = 3000N (špičková síla), zrychlení 4G a rychlosti 4 m/s.

Pro velmi náročné aplikace je řada LMF. Základní konstrukce je stejná jako u typu motoru LMS s doplněním externího chladicího okruhu primární části motoru. Tím se výrazně zvýší účinnost motoru a dosažitelná špičková síla je až 20 000 N.

Základní filosofií firmy HIWIN s.r.o. je dodávat zákazníkovi komplexní řešení lineární polohovací jednotky nebo víceosého systému.

V současné době hlavními NOVINKAMI u společnosti HIWIN s.r.o. jsou dodávky kompletních křížových stolů v různých provedeních a komplexní portálové systémy.

Vývojové týmy pracují i na rozvoji produktů v oblasti řízení. V současné době je HIWIN schopen osazovat polohovací systémy i frekvenčními měniči nové řady HIWIN D1N s komunikací EtherCat, která umožňuje využít různé PLC řídicí systémy. Tím zajišťují maximální flexibilitu, preciznost a výjimečně přesné řízení výrobního procesu.

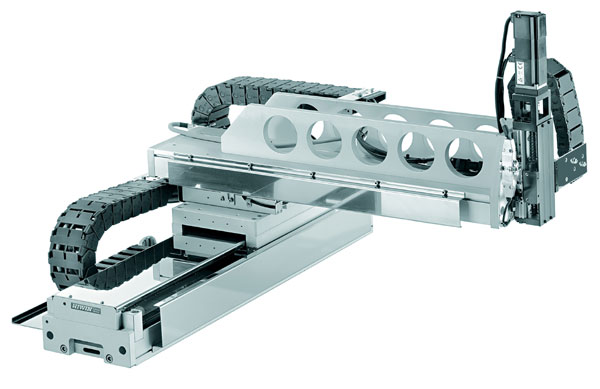

Lineární polohovací jednotky od firmy HIWIN jsou vždy konstruovány na míru podle požadavků koncového zákazníka.
foto: Hiwin

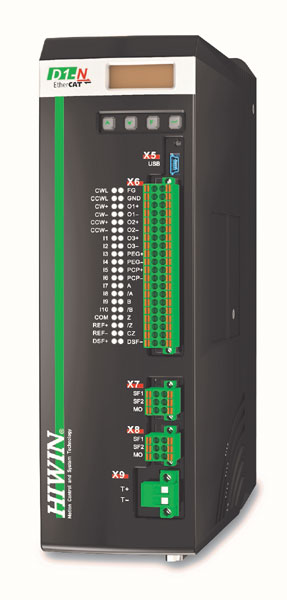

Řídicí jednotka D1N s frekvenčními měniči a komunikací EtherCat.
foto: HIWIN
